自作オーディオアンプ(PAM8406)と周辺機器(VUメーター、ＬＥＤレベルインジケーター)

１．自作オーディオアンプ(PAM8406)と周辺機器の状況

・左上：オーディオアンプ(PAM8406)本体

・右上（上段）：オーディオＬＥＤレベルインジケーター

・右上（下段）：USB-DAC TOPPING D10s

・下：ＶＵメーター

２．ＶＵメーター

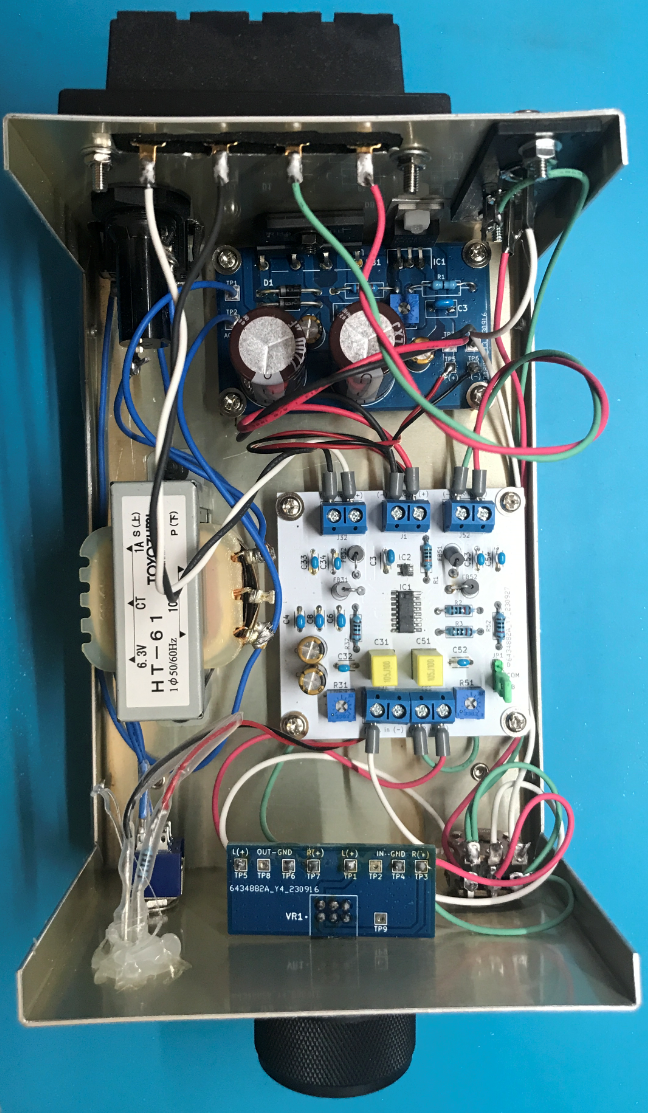

　AC100Vを入力電源として、トランス経由安定化電源回路で、DC10Vを作っています。

ＶＵメーターは、型番TN-73-HS-9213Hというものです。

大きさ（外形）：横82mm×縦62mm

パネルカットサイズ：横80mm×縦35.7mmなので、縦方向に約20mmがケース内部に隠れる構造になります。

電流計仕様：500μA±10％

バックライト仕様：ＬＥＤです。動作電圧AC/DC12Vという仕様表記になっています。LEDユニット基板回路に直流変換素子があるので、交流／直流のどちらの入力でも動作するようになっています。

アリエクスプレスで、1台 1,200円で購入しました(2023年11月頃)。

ＶＵメーター用のトライブ回路は、専用ＩＣのBA6138（ROHM）を使用しました。

→オペアンプで２種類試作したりしましたが、最終的には専用ＩＣでの動作の方が良かったので、こちらを採用しています。

正面パネルは、次のように配置しました。

・左部：ＶＵメーター（Ｌ）

・中央部（上）：電源ONのLED

・中央部（中）：電源スイッチ

・中央部（下）：オーディオ信号の入力ボリューム

・右部：ＶＵメーター（Ｒ）

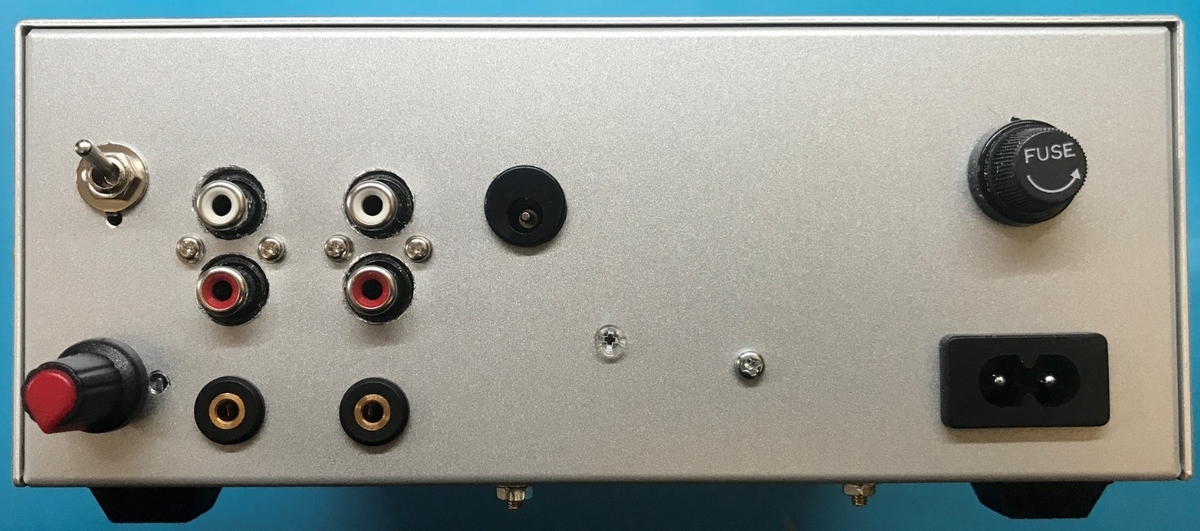

裏面パネルは、次のように配置しました。

・左１番側（上）：バックライトＯＮ／ＯＦＦスイッチ

・左１番側（下）：バックライトの明るさ調整用ボリュウム

・左２～３番側（上）：オーディオ信号（Ｌ）の入力／出力ＲＣＡ（スルー回路）

・左２～３番側（中）：オーディオ信号（Ｒ）の入力／出力ＲＣＡ（スルー回路）

・左２～３番側（下）：オーディオ信号の入力／出力Φ３．５ステレオ・ミニジャック（スルー回路）

・左４番：ＤＣ出力　ＤＣ１０Ｖ　・・・オーディオＬＥＤレベルインジケーター用の電源を供給しています。

・右１番側（上）：ヒューズ

・右１番側（下）：ＡＣ１００Ｖ入力

３．オーディオＬＥＤレベルインジケーター

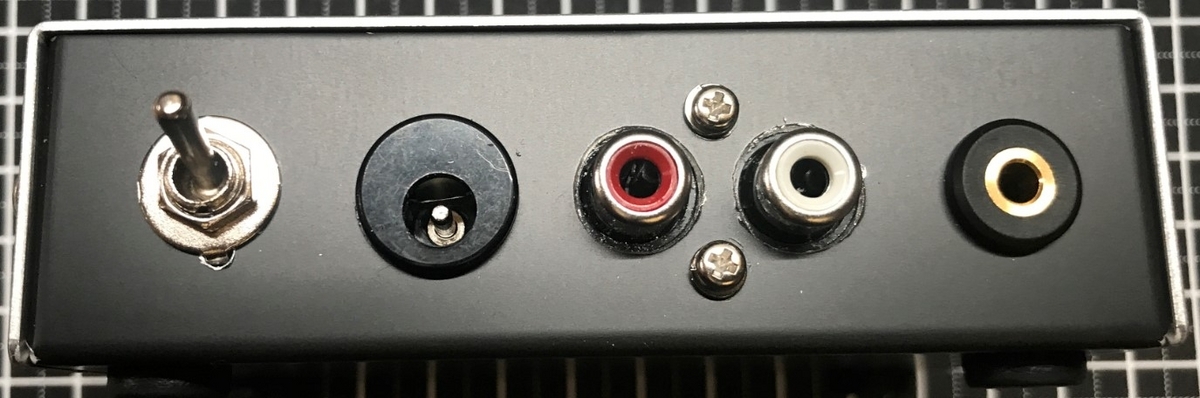

裏面パネルは、次のように配置しました。

・左１番：電源スイッチ

・左２番：ＤＣ入力　ＤＣ１０Ｖ

・左３番：オーディオ信号（Ｒ）の入力ＲＣＡ

・左４番：オーディオ信号（Ｌ）の入力ＲＣＡ

・左５番：オーディオ信号の入力Φ３．５ステレオ・ミニジャック

４．オーディオアンプ(PAM8406)本体

（作成：2024年1月8日）
